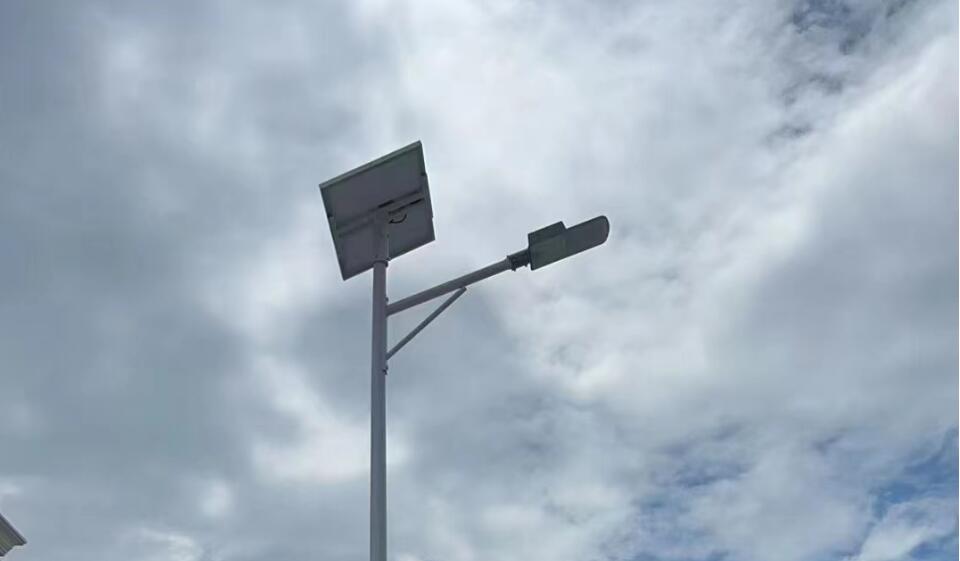

太陽能路燈系統中重要的一環就是控制器。其性能直接影響到系統壽命，特別是蓄電池的壽命。系統通過控制器實現工作狀態的管理、蓄電池剩余容量的管理、蓄電池的MPPT（最大光功率跟蹤器）充電控制、主電源及備用電源剩的切換控制以及蓄電池的溫度補償等主要功能。控制器用工業級MCU（微控制器）作主控制器，通過對環境溫度的測量。對蓄電池和太陽能電池組件電壓、電流等參數的檢測判斷，控制MOSFET器件（金屬氧化物半導體效應管）的開通和關斷，達到各種控制和保護功能。太陽能燈具系統為直流型獨立光伏系統，其工作原理如圖l所示。太陽能電池組件將太陽能轉化為電能，通過控制器進行控制及保護，將電能轉變為化學能儲存在蓄電池中。當用電時，蓄電池 再將化學能轉化為電能，供直流負載使用，或者通過逆變器逆變為交流電供交流負載使用。只有當長時間無光照以致電池中的電能用完時，這個裝置才停止工作。 太陽能路燈由以下幾個部分組成：太陽能電池板、太陽能控制器、蓄電池組、光源、燈桿及燈具外殼，有的還要配置逆變器。太陽能電池板是太陽能路燈中的核心部分，也是太陽能路燈中價值最高的部分。其作用是將太 陽的輻射能轉換為電能，或送至蓄電池中存儲起來。太陽能電池主要用單晶硅、多晶硅為材料。單晶硅的光電轉換效率為18％～21％，多晶硅為15％～19％。目前最新的技術還包括光伏薄膜電池。太陽能燈具系統中最重要的一環是控制器，其性能直接影響到系統壽命，特別是蓄電池的壽命。控制器用工業級MCU做主控制器，通過對環境溫度的測量，對蓄電池和太陽能電池組件電 壓、電流等參數的檢測判斷，控制MOSFET器件的開通和關斷，達到各種控制和保護功能。

      太陽能路燈微機監控系統由微機主控線路、太陽能電池板、蓄電池充放電器、蓄電池組、LED光源驅動和LED燈等幾部分組成。(1)微機主控線路 微機主控線路是整個系統的控制核心。MOSFET驅動模塊采用高速光耦隔離，發射極輸出，有短路保護和快速關斷功 能。選用的MOSFET為隔離式、節能型單片機開關電源專用IC，驅動LED的全電壓輸入范圍為 150-200V，輸出電流為8～9A。輸入電壓范圍寬，具有良好的電壓調整率和負載調整率，抗干擾能力強，低功耗。 本系統通過充電驅動線路完成太陽能電池組向蓄電池的充電，電路中還提供了相應的保護措施。太陽能電池組由太陽能電池單體以串、并方式連接成組件，一個標準組件包括36片單體，使一個太陽能電池組件大約 能產生17V的電壓，成為一個額定電壓為12V的蓄電池池組。當應用系統需要更高的電壓和電流組 件時，可把多個組件組成太陽能電池方陣，以獲得所需要的電壓和電流。 由于從光伏陣列得到的能量不總是與電子負載的需求相符，當光伏陣列本身不能提供足夠的功 率時，蓄電池仍能使負載工作。如果電子負載需要在夜間或在多云或陰天時工作，就需要能量的存 儲。蓄電池存儲能量的大小設計為自主運行期間滿足平均每日電子負載的需求。一般來說，應能儲 備5～7天的夜間照明用電量。在獨立光伏系統中，由光伏陣列產生的電能不總是在電能產生的同時 加以使用，所以在多數獨立光伏系統中需要蓄電池。
