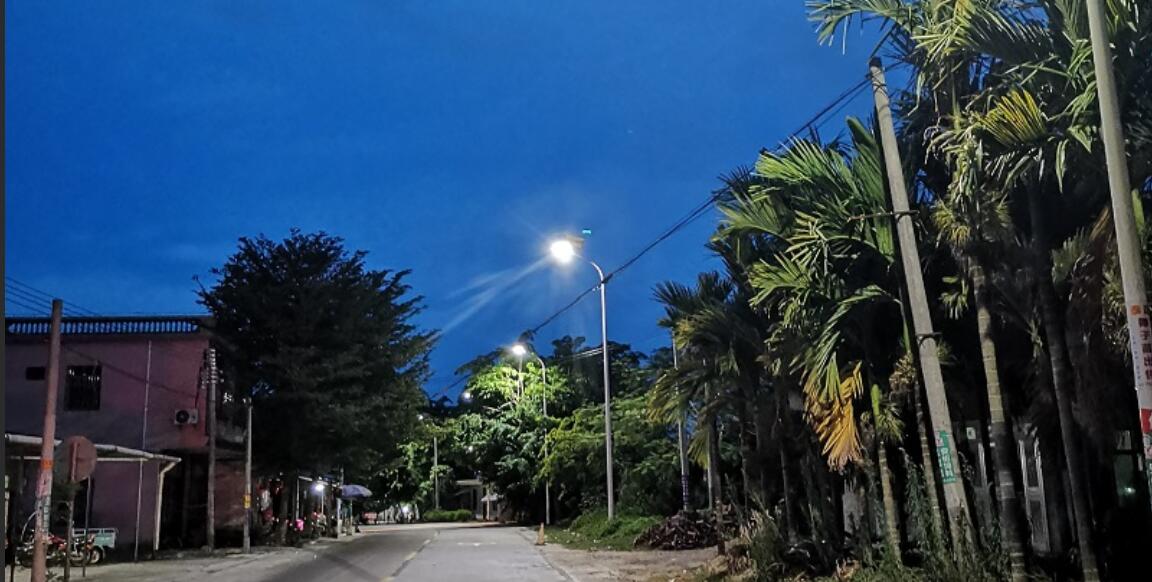

每個城市的路燈安裝戶外，面對雷雨天氣，雷擊是路燈非常大的威脅。當遇到強雷擊電流時可能會引起火災或者人員傷亡。要根據路燈本身材質屬于導體來考慮，首先采用的是外部防雷與內部防雷相結合的方法，路燈材質屬于導體的話，它本身就相當于一個避雷針，在設計上必須安裝引下線和地網，這些系統構成外部防雷系統。由于在建造內部防雷系統時候，很多器件上例如外殼、進出保護區的電纜、金屬管道等都要連接外部防雷系統，或者是設置過壓保護器對其進行等電位連接。并徹底消除雷電引起的毀壞性的電位差，信號線、金屬管道、電源線等都要用過壓保護器，進行等電位連接各個內層保護區等電位連接處要互相連接，各個局部的界面處也要進行局部等電位連接，最后各處更要與主等電位處相連。照明配電支線到每個照明器的連線均采用一根BVVB-3×2.5絕緣線。配電系統采用TN-S接地制式，接地干線采用五芯電纜中的一芯25mm2線。每3桿路燈基礎設一處單根接地體，燈桿加工時下端（電氣艙）處設接地端子板。電纜金屬外皮及每3桿路燈電桿處（接地干線與路燈下端接地端子采用VVR-1×16軟芯電纜可靠連接）需可靠接地，在各回路的首末端及中間適當位置處還需布設接地極。

1：N方式供電系統，這種供電系統是將電氣設備的金屬外殼與工作零線相接的保護系統，一旦設備出現外殼帶電，接零保護系統能將漏電電流上升為短路電流，這個電流很大，是TT系統的5.3倍。TN系統節省材料、工時，在我國和其他許多國家廣泛得到應用，可見其優點比TT系統多。N-C方式供電系統是用工作零線兼作接零保護線，可以稱作保護中性線，用PEN表示這種供電系。如果工作零線斷線，則保護接零的漏電設備外殼帶電，如果電源的相線碰地，則設備的外殼電位升高，使中性線上的危險電位蔓延，TN-C系統干線上使用漏電保護器時，工作零線后面的所有重復接地必須拆除。

2：一級二級公路的路燈，通常是三相五線TN-S，如果園林綠化層在車庫頂板之上，有的是380V的鏑燈，容易讓RCD誤動作，電纜基本在16以上，燈與燈是鍍鋅圓鋼連接焊接在底座，尤其是下雨天，一般不用擔心漏電觸電。

3：PE線在任何情況下都不能進入漏電保護器，因?yàn)榫€路末端的漏電保護器動作會使前級漏電保護器跳閘造成大范圍停電，對PE線除了在總箱處必須和N線相接以外，其他各分箱處均不得把N線和PE線相聯，PE線上不允許安裝開關和熔斷器，TN-C-S供電系統是在TN-C系統上臨時 變通的作法。工作接地情況良好、三相負載比較平衡時，TN-C-S系統在施工用電實踐中效果還是可行的。但是，在三相負載不平衡，工地有專用的電力變壓器時，必須采用TN-S方式供電系統。

4：電纜回路都是比較長千萬不能像35樓用膨脹螺栓，那么只能燈與燈做鍍鋅圓鋼連接，有的還做了鋼筋籠的承臺，他們會直接去了RCD換成空開，也就是漏電電流去不到車庫頂板的鋼筋網散流。小區周界的路燈，下邊不是混凝土排水管、所以通常移交市政管理局之后就會把RCD拆了，燈與燈用PE線連接，并多點重復接至附近的樓的主體鋼筋網(因?yàn)檐噹祉敯迳系木G化都是經過911或?yàn)r青卷材做防水層。
